7075鋁合金金相的四個(gè)問(wèn)題
2016-10-25技術(shù)資料
小白關(guān)于鋁合金7075金相問(wèn)題求助
本人非力學(xué)非材料，被老板抓來(lái)做金相，基礎(chǔ)較差，近乎小白，做了一些調(diào)研，但還是感覺(jué)不明白的地方甚多，下面發(fā)圖提問(wèn)，還請(qǐng)大神多指教。

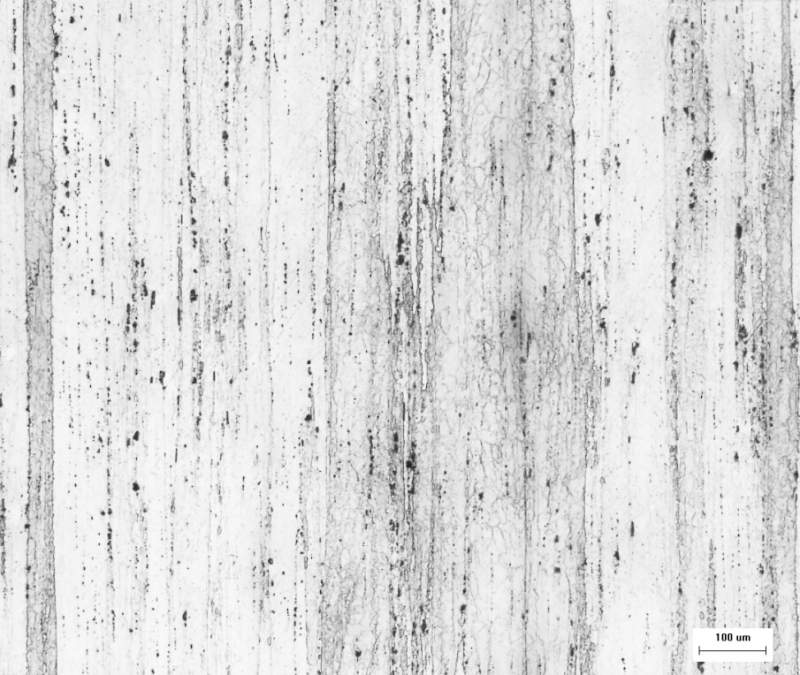

我觀察的7075動(dòng)態(tài)壓縮后的組織特征，用的是自己配的Keller試劑，腐蝕時(shí)間自己10幾秒，下面是我做出來(lái)的幾張圖。
問(wèn)一，keller試劑中酸的濃度是多少？我自己配的感覺(jué)效果不是很好。
問(wèn)二，圖像中如此多的黑點(diǎn)是什么？如果能消除，怎么做？
問(wèn)三，圖三是一個(gè)橫截面的金相，試問(wèn)里面的是不是所謂晶粒？師兄做的高溫合金晶粒特別明顯，我基本做不出來(lái)晶粒。。。
問(wèn)四，7075可以采用熱鑲嵌試樣嗎？150度8分鐘左右。
不專(zhuān)業(yè)是真的不專(zhuān)業(yè)，想慢慢學(xué)習(xí)，還請(qǐng)鋁合金大神，不吝賜教，小弟感謝！
我觀察的7075動(dòng)態(tài)壓縮后的組織特征，用的是自己配的Keller試劑，腐蝕時(shí)間自己10幾秒，下面是我做出來(lái)的幾張圖。
問(wèn)一，keller試劑中酸的濃度是多少？我自己配的感覺(jué)效果不是很好。
問(wèn)二，圖像中如此多的黑點(diǎn)是什么？如果能消除，怎么做？
問(wèn)三，圖三是一個(gè)橫截面的金相，試問(wèn)里面的是不是所謂晶粒？師兄做的高溫合金晶粒特別明顯，我基本做不出來(lái)晶粒。。。
問(wèn)四，7075可以采用熱鑲嵌試樣嗎？150度8分鐘左右。
不專(zhuān)業(yè)是真的不專(zhuān)業(yè)，想慢慢學(xué)習(xí)，還請(qǐng)鋁合金大神，不吝賜教，小弟感謝！
?
（1）試劑酸濃度需要根據(jù)效果調(diào)整，有時(shí)溫度也會(huì)有影響。你照片效果還好的
（2）黑點(diǎn)是結(jié)晶相，第二相腐蝕后的產(chǎn)物，屬于雜質(zhì)等，去不掉的
（3）是晶粒，拉長(zhǎng)的，你的擠壓材吧，感覺(jué)有的是縱截面
（4）可以，不過(guò)還是根據(jù)熱處理狀態(tài)。Zui好不要熱鑲，
?
第一個(gè)問(wèn)題：Keller試劑宏觀腐蝕較多見(jiàn)，微觀腐蝕一般用0.5%HF既可以，腐蝕時(shí)間一般為20-30s。
第二個(gè)問(wèn)題：黑點(diǎn)很正常，就如樓上的哥們說(shuō)的；
第三個(gè)問(wèn)題：第三幅金相是橫截面的晶粒，相當(dāng)于看到一大束筷子的頭部，只是這些筷子的頭部形狀不統(tǒng)一而已；但感覺(jué)侵蝕時(shí)間不夠，可以慢慢增加侵蝕時(shí)間試試；
第四個(gè)問(wèn)題：可以熱鑲樣，不影響效果，畢竟時(shí)間較短，不足以發(fā)生人工時(shí)效現(xiàn)象。
?
我也有些疑惑，就是第三張圖片，你說(shuō)樓主侵蝕出來(lái)的就是橫截面的晶粒，但是他侵蝕的那大片的灰色區(qū)域整個(gè)都是一個(gè)晶粒嗎？
?
不同的暗度，表示位向關(guān)系不同；在光的反射作用下，同一位向顯示出相同的暗度，并不代表一個(gè)晶粒。
?
你這個(gè)效果算是不錯(cuò)了，絕熱剪切帶比較明顯。
腐蝕沒(méi)有特別的問(wèn)題，不用調(diào)整。
黑色的是部分腐蝕產(chǎn)物，不可避免，如果太多可以PS。
第三張圖應(yīng)該不是一個(gè)晶粒，可以重新磨再腐蝕觀察。
