TEM電子衍射花樣如何標定？

前篇回顧：310s奧氏體耐熱不銹鋼的固溶退火后對晶粒度有什么要求?

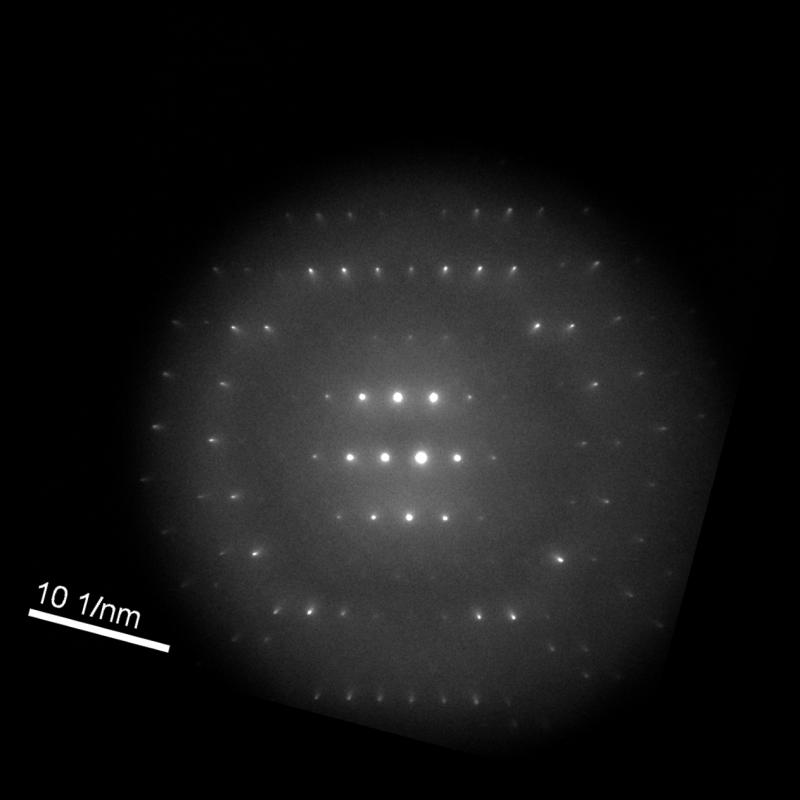

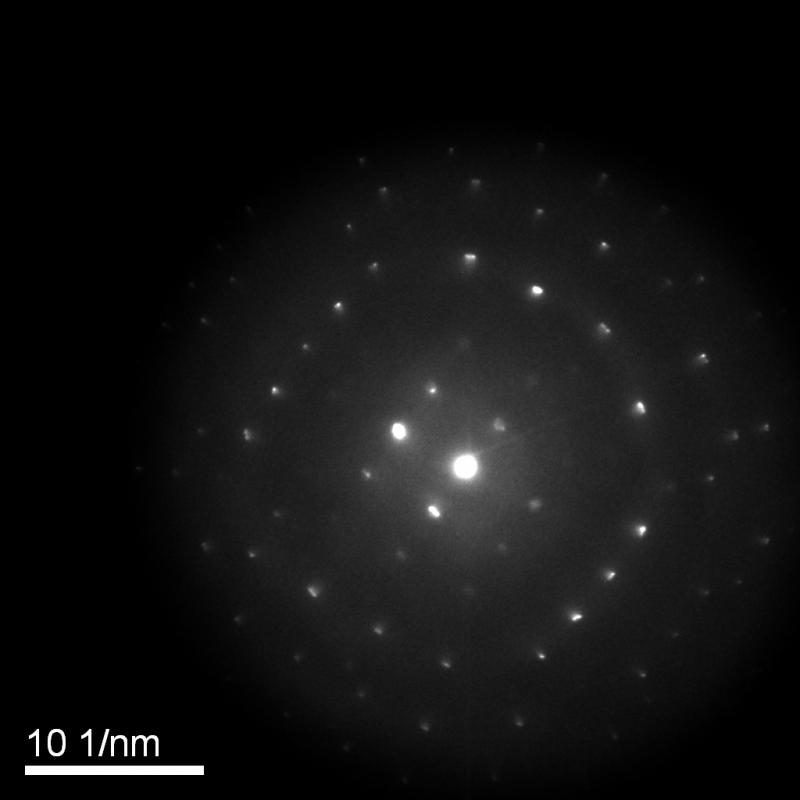

第一次做TEM，花樣看起來比較亂

可以先嘗試標定底片中心的那些斑點，這些斑點可以構成平行四邊形，待確定R1：R2：R3：R4的比值后，根據消光條件可以確定晶體類型，再根據你的材料，大致可以判斷是什么相的衍射斑點。外圍的衍射斑點是有點散亂，也可以嘗試用平行四邊形去套。

這個外圍貌似還有光暈，是說明有非晶嗎

非晶是圓環狀，可這個是一個一個圓斑點

四周的斑點是否為高階勞埃斑點？

絕大部分的材料人會在一些文獻中看到一張張標記好的電子衍射圖譜。在發表論文時測得的電子衍射譜，由于標定知識的缺乏，看到一排排點陣，無法進行相關標定。所以作為一名材料研究生，掌握電子衍射花樣的標定知識是非常重要的。小編準備了三篇干貨：

電子衍射花樣標定教程和電子衍射圖譜解析
https://wenku.baidu.com/view/ef6b5f2da26925c52dc5bf20.html

電子衍射花樣標定訓練
https://wenku.baidu.com/view/eaabe08502d276a200292e99.html

依然是手把手教學，如何標定電子衍射圖譜？
http://www.cailiaoniu.com/16207.html

擴展閱讀：低合金鋼透射電子顯微鏡衍射斑分析鐵素體和奧氏體
