電弧焊鋁板焊接圖像的采集和回放
背景需求
惰性氣體保護焊（TIG或MIG）方法是應用Zui廣泛的鋁及鋁合金焊接方法。鋁及鋁合金薄板可采用鎢極交流氬弧焊或鎢極脈沖氬弧焊。鋁及鋁合金厚板可采用鎢極氦弧焊、氬氦混合鎢極氣體保護焊、熔化極氣體 保護焊、脈沖熔化極氣體保護焊。熔化極氣體保護焊、脈沖熔化極氣體保護焊應用越來越廣泛。鋁材焊接主要應用在建筑材料如鋁合金門窗，在汽車，船舶和飛機制造等行業也有著廣泛的應用。
在鋁板焊接工業研究中，通過對焊接熔滴過渡過程及熔池的形態的圖像進行實時、直觀的觀察，獲得對焊機工作穩定性的控制，提高焊縫成形一致性，并且獲得熔池的幾何尺寸的實時監測和精量化控制，這就需要應用機器視覺技術和圖像處理技術。
功能介紹

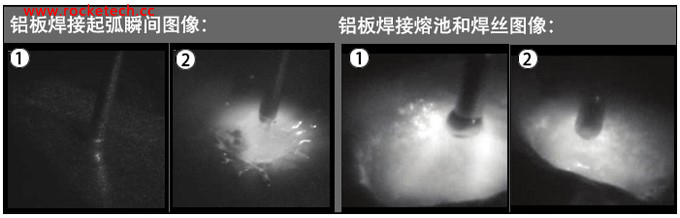

采用瑞士Photonfocus大動態范圍CMOS高速工業相機，動態范圍可達120dB，在Linlog功能下能有效抑制強等離子干擾，在焊機電壓、電流較小時可直接用相機拍攝，無需光學輔助系統即可得到對比度較好的圖像，借助光學輔助手段可得到高清晰的、細節清晰的圖像。如圖1所示分別為鋁板焊接起弧瞬間圖像、鋁板焊接熔池和焊絲圖像：
圖1鋁板焊接起弧瞬間圖像、鋁板焊接熔池和焊絲圖像
此應用科天健采用的相機為Photonfocus MV-D1024E-160，該相機采用Photonfocus的LINLOG技術，動態范圍高達120dB；在全分辨率1024*1024分辨率下可達150幀/秒；開窗分辨率256*256時，幀率達到2241幀/秒。如圖2所示為Photonfocus 的MV-D1024E-160相機：
圖2：MV-D1024E-160
湖南科天健光電技術有限公司采用自主研發的高速圖像存儲系統可實現高速圖像的長時間存儲：高達650MB/s的數據傳輸速率，存儲時間可達數小時，存儲數據可以轉存為BMP圖像格式文件、AVI視頻文件、流文件等，具有類似錄像機的錄像、回放、快進、快退等功能，可實現焊接高速圖像的實時存儲、回放逐幀查看。
參數介紹
此應用案例使用的相關參數介紹如下：
（2）開窗256*256
（3）幀速約2400fps
（4）加兩塊濾波片
（5）加背景光源
（6）曝光時間10us
