用origin計算曲線面積和處理表面輪廓數據

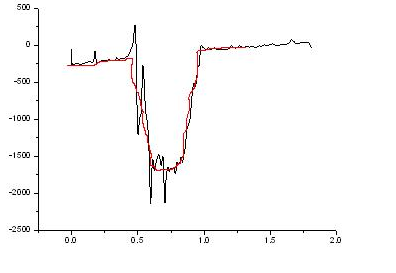

做完磨損實驗后，利用表面輪廓儀獲得磨痕軌道截面的輪廓曲線如圖所示，如何利用origin對曲線進行處理后得到紅色的平滑曲線（紅色為手工繪圖示意，比較粗糙），并求出曲線面積?
?
平滑：Analysis---Signal processing---smoothing---設定參數
（如果曲線有理論參考的話，也可以進行擬合）
面積：（是不是圖像下面的面積？）Analysis----Mathematics---Integrate---設定參數
面積是為了計算凹形曲線上面的面積，以兩端的的端線為基線
設備推薦：BMM-350正置金相顯微鏡
如何利用Origin計算曲線下面積
Origin是一款非常強大的繪圖軟件，可以來做各種科研用圖。但是如果你想計算曲線下面積怎么辦？怎么使用Origin來做呢？下圖就是一條簡單的直線，我們通過Origin的積分工具，就可以計算出其曲線下面積。

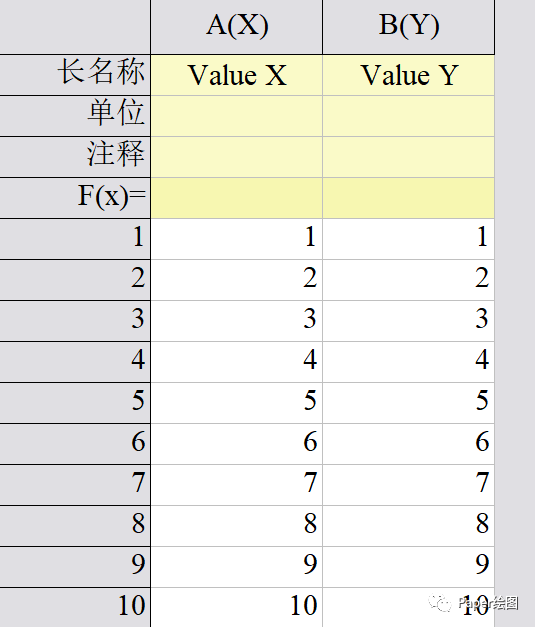

1. 打開軟件，我們首先輸入一組數據，用來演示如何計算

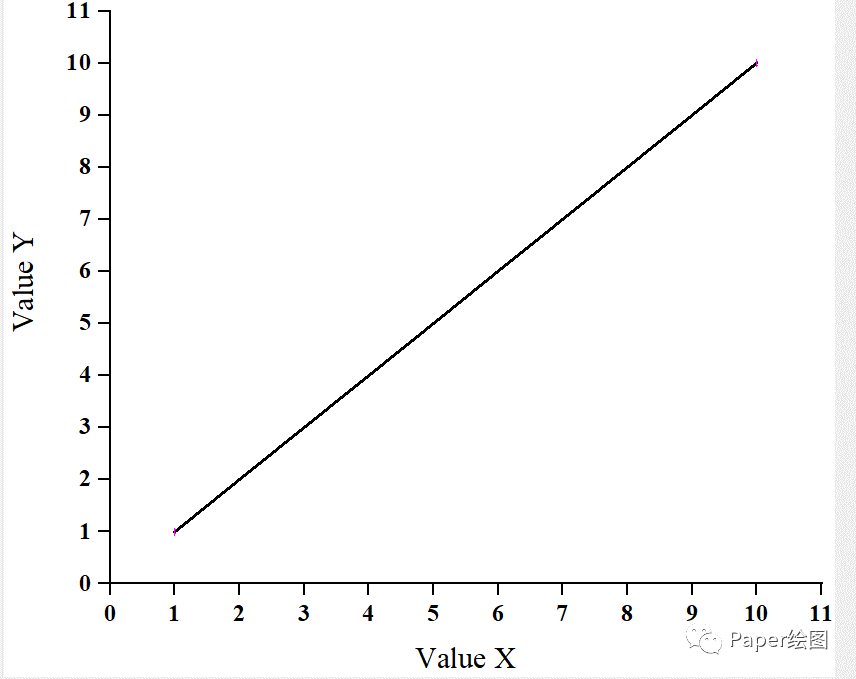

2. 點擊折線圖或者面積圖進行做個圖先
3. 對于該圖的曲線下面積怎么計算呢，其實就是梯形的面積計算公式(上底+下底)*高/2，我們手工計算就是(1+10)*9/2=49.5。

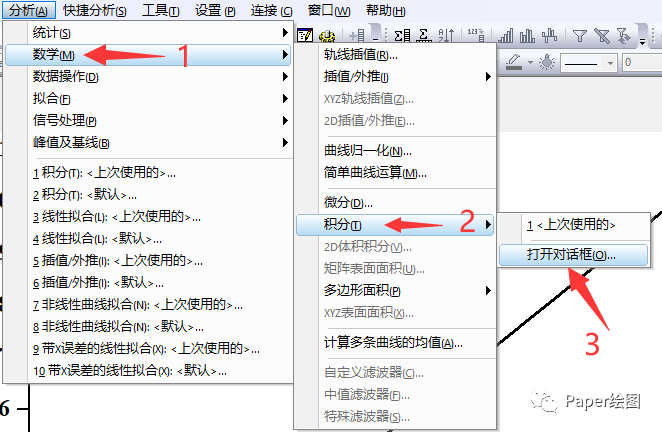

4. 那我們用Origin計算一下，點擊菜單欄-分析-數學-積分-打開對話框

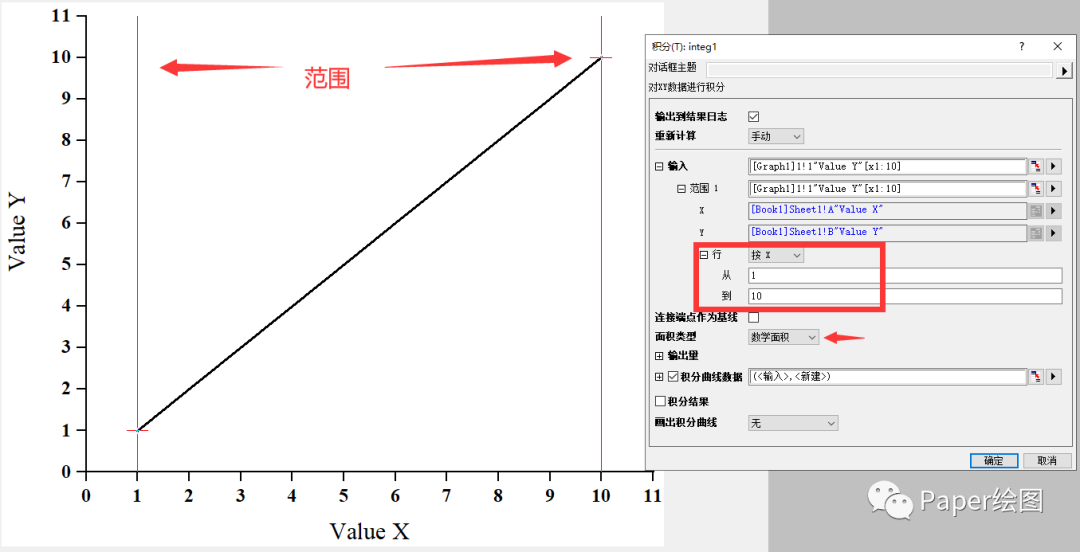

5. 選擇按照X，然后填入范圍，這里我們想計算整段的面積，就可以選擇1到10，然后選擇數學面積

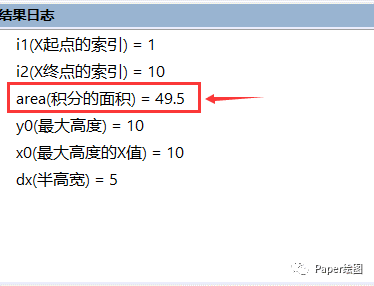

6. 最終輸出結果中，我們就可以看到積分的面積了，和我們手工計算的相同
7. 對于其他的曲線，都可以使用此方法進行計算。怎么樣，趕緊來試試吧
