接下來是讓隧道掃描電子顯微鏡(SEM)來發揮了:
側面照，那些金屬小點直接連接至下面的電路部分

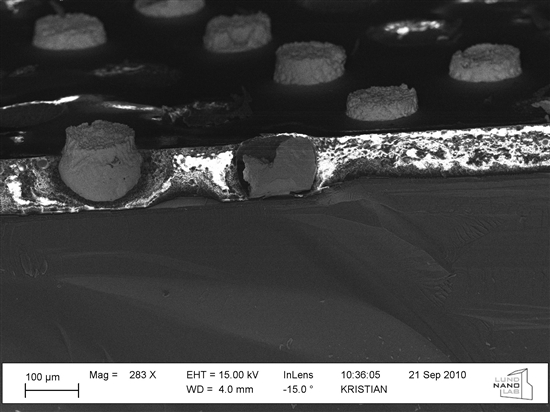

加大分辨率，點與點之間填充的應該是某種高分子化合物
似乎可以看見硅芯片表面的的一些細節了

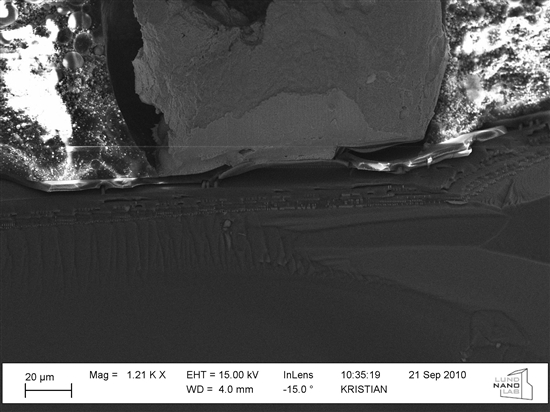

繼續加大分辨率，可以看出元件分層狀況
10微米分辨率下已經清晰可見
200納米分辨率，銅礦核心后期的工藝為0.18微米
再來一張整體預覽
要看到下面的晶體管必須去除上面這些層
