一、產品概述

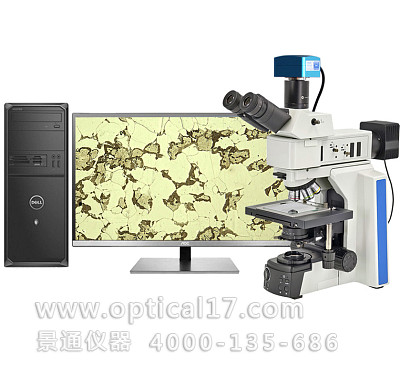

科研級三目正置透反射金相顯微鏡VM3500M采用優質的無限遠色差校正光學系統，全新設計的一體化T型機架，全金屬高壓模鑄而成，穩定性強，高倍觀察時像面無抖動，確保高倍測量的檢測精度。內置明場、偏光觀察功能，單顆10W LED暖白光照明圖像高亮度、高分辨率、正色還原。適合觀察金相試樣分析，工業檢測電子芯片等樣品。是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。
二、性能特點
1、采用了無限遠半復消光學系統；
2、透反射機架可放置樣品高達40mm,隨機限位裝置，可有效防止樣品與物鏡碰撞，避免損傷；
3、高精度內定位5孔明場編碼轉換器，亮度記憶功能；
4、聚光系統數值孔徑更大，亮度高，大幅提升透射光通過率；
5、內置明場、偏光等多種觀察功能；
6、配置了偏光檢偏器與起偏器，適合觀察高反光材料的表面；
三、顯微鏡參數
|
序號 |
名稱 |
技術參數 |
|
01 |
平場目鏡 |
高眼點大視野平場目鏡SWH10X23mm（視度可調） |
|
02 |
無限遠物鏡 |
平場半復金相明場5X物鏡NA0.15,WD15 |
|
平場半復金相明場10X物鏡NA0.30,WD8.4 |
||
|
平場半復金相明場20X物NA0.45,WD8.5 |
||
|
平場半全復金相明場50X物鏡NA0.75,WD3 |
||
|
平場半復金相明場100X物鏡NA0.90,WD1（選配） |
||
|
03 |
總放大倍數 |
50X-500X（選配100X物鏡，可放大50X-1000X） |
|
04 |
數碼放大倍數 |
150-3000X(搭配1200萬相機及100倍物鏡，顯示器22英寸情況下) |
|
05 |
觀察頭 |
30°傾斜，無限遠鉸鏈三通觀察筒，瞳距調節，單邊視度調節：-2/+8屈光度，兩檔分光比R:T=100：0或50：50 |
|
06 |
編碼型 物鏡轉換器 |
高精度內定位5孔明場編碼轉換器，亮度記憶功能. 編碼型物鏡轉換器將顯微鏡的硬設置與本公司配套的圖像分析軟件整合在一起。屏幕上顯示物鏡的放大倍率，同時切換倍率時也能自動調整軟件中記錄的校準值，杜絕忘記切換軟件倍率造成的測量錯誤. 亮度記憶功能能夠記憶在使用每個物鏡時的照明亮度，當不同物鏡相互轉換時，自動對光強進行調節，減少視覺疲勞，提高工作效率。 |
|
07 |
調焦機構 |
透反兩用機架，低手位粗微同軸調焦機構，粗調行程30mm，微調精度1um。帶有防下滑的調節松緊裝置和隨機上限位裝置。帶平臺位置上下調節機構，最大樣品高度40mm。 |
|
08 |
載物臺 |
雙層機械移動平臺，低手位X、Y方向同軸調節；平臺面積240X175mm，工作臺面：135X125mm，玻璃臺面：101X101mm，移動范圍：75mmX50mm可配反射用金屬載物臺板，透反兩用玻璃載物臺板 |
|
09 |
光瞳距離 |
50mm~75mm |
|
10 |
反射照明系統 |
自適應寬電壓100V-240V_AC50/60Hz，反射燈室，單顆大功率10WLED，暖色，柯拉照明，帶視場光闌與孔徑光闌，中心可調， |
|
11 |
透射照明系統 |
自適應寬電壓100V-240V_AC50/60Hz，透射燈室，單顆大功率10WLED，暖色 |
|
12 |
聚光鏡 |
透射用搖出式消色差聚光鏡（N.A0.9），帶可變孔徑光闌，中心可調 |
|
13 |
攝像接口 |
0.65倍專用攝像接口 |
|
14 |
高清1200萬顯微相機 或2000萬像素 （選購） |
|
|
15 |
圖像處理軟件 |
拍照，錄像，測量，實時圖像拼接，景深融合等（選購） |
|
16 |
標尺 |
高精度型測微尺，格值0.01m 總長1mm（選購） |
?
