產品用途

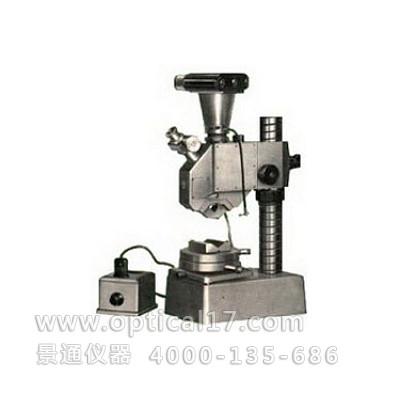

光切法顯微鏡以光切法測量零件加工表面的微觀不平度。其能判別國家標準GB1031-68所規定▽3-▽9級表面光潔度（表面粗糙度）對于表面劃痕、刻線或某些缺陷的深度也可用來進行測量。光切法特點是在不破壞表面的情況下進行的。是一種間接測量方法。即要經過計算后才能確定紋痕的不平度。
產品規格
| 測量范圍不平度平均高度值(微米) | 表面光潔度級別 | 所需物鏡 | 總放大倍數 | 工作距離(毫米) | 視場(毫米) |
| ＞0.8～1.6 | 9 | 60倍N.A.0.55 | 510倍 | 0.04 | 0.3 |
| ＞1.6～6.3 | 8～7 | 30倍N.A.0.40 | 260倍 | 0.2 | 0.6 |
| ＞6.3～20 | 6～5 | 14倍N.A.0.20 | 120倍 | 2.5 | 1.3 |
| ＞20～80 | 4～3? | 7倍N.A.0.12? | 60倍? | 9.5 | 2.5 |
1、攝影裝置放大倍數：約6倍
2、測量不平度范圍：0.8～80?μm
3、不平寬度?用測微目鏡：0.7μm～2.5?mm、用坐標工作臺：0.01～13?mm
4、儀器重量：約23?Kg
5、外形尺寸：約180×290×470?mm
型號配件
1、???儀器主體1臺
2、???測微目鏡1件
3、???座標工作臺1件
4、???V型塊1件
5、???標準尺1件
6、???7X物鏡1只
7、???14X物鏡1只
8、???30X物鏡1只
9、???60X物鏡1只
10、可調變壓器1臺
11、2.1W/6V燈泡3個
