顯微鏡光學系統的計算原理

顯微鏡光學系統外形尺寸計算 它與帶有光學機城部件和附件的顯微鏡的方案設計同時進行。 假設系統的各個光學部件或鏡組是無象差的， 利用高斯光學公式確定系統各個鏡組的焦距、數值孔徑C相對孔徑入 視場以及它們的相互位置。當系統中存在平板、反射鏡、潑鏡以及孔徑光欄和視場光欄時， 要確定它們的尺寸和位置。 如果在望遠鏡中注意到要使象正立， 那未在顯微鏡中，除少數外，這個條件是沒有任何意義的， 即象可以是顛倒的。在顯微鏡光學系統中斜光束的慚暈是不容許的。為了探索顯微鏡光學系統在外形尺寸和布局方面的祭洼方案， 在此種儀器研究者的直接參加下，基于光學設計師和機械結構設計帥的協同工作， 正確和詳溯地制定技光學系統。在擬訂儀器Zui合理的光學系統的同時，需要預先考慮象差計算和象質要求 的可能性.這個設計階段以給出確定組成顯微鏡的各光學部件的相對位置的光學而結束。

推薦閱讀：熒光顯微鏡系統介紹

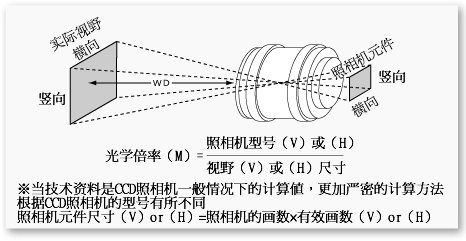

顯微鏡焦距的計算

光學系統的Zui后計算 圾據光學系統外形尺寸計算及然校正， 進行象差計算和編制井確定結溝元素的組成以及它們之間的原理(完整的)， 通常還要給出儀器工作原理的詳細介紹： 原理圖作為擬制設計文件的依據， 例如機城部件及其與光學元件的聯結、 這些裝置的原理圖及其與光學元件的聯結以及這 些 裝 置 在裝配中的原理圖。 與結構元素—，起附加于光學計資的還有殘余象盞綜合圖—表、各個濃件姨欲和的整時的公差計算以及光學零件和鏡組制造時的公差計算。光學計算以完成工作圖紙、相應的報告而結束，此外，在必要時要編制儀器專利的簡明文件。
