一 光學顯微鏡結構

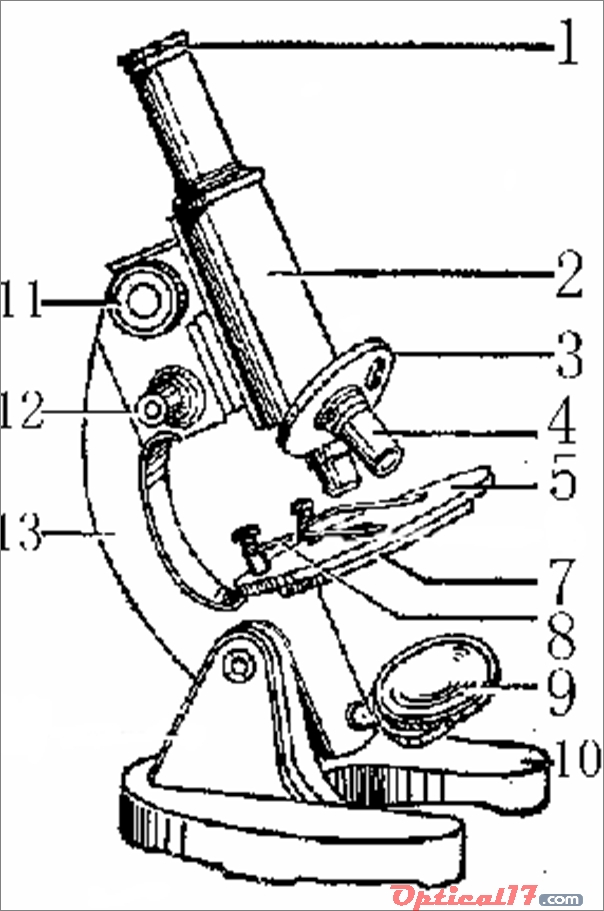

1.0 光學顯微鏡的結構示意圖



光學顯微鏡的結構示意圖,各部件的名稱:
1、目鏡  2、鏡筒  3、轉換器  4、物鏡  5、載物臺  7、通光孔  8、壓片夾  9、反光鏡  10、鏡座  11、粗調節器  12、細調節器  13、鏡臂


光學顯微鏡的結構實體示意圖


普通光學顯微鏡的構造主要分為三部分：機械部分、照明部分和光學部分。

1.1 機械部分

（1）鏡座：是顯微鏡的底座，用以支持整個鏡體。
（2）鏡柱：是鏡座上面直立的部分，用以連接鏡座和鏡臂。
（3）鏡臂：一端連于鏡柱，一端連于鏡筒，是取放顯微鏡時手握部位。
（4）鏡筒：連在鏡臂的前上方，鏡筒上端裝有目鏡，下端裝有物鏡轉換器。
（5）物鏡轉換器(旋轉器)：接于棱鏡殼的下方，可自由轉動，盤上有3－4個圓孔，是安裝物鏡部位，轉動轉換器，可以調換不同倍數的物鏡，當聽到碰叩聲時，方可進行觀察，此時物鏡光軸恰好對準通光孔中心，光路接通。
（6）鏡臺(載物臺)：在鏡筒下方，形狀有方、圓兩種，用以放置玻片標本，中央有一通光孔，我們所用的顯微鏡其鏡臺上裝有玻片標本推進器(推片器)，推進器左側有彈簧夾，用以夾持玻片標本，鏡臺下有推進器調節輪，可使玻片標本作左右、前后方向的移動。
（7）調節器：是裝在鏡柱上的大小兩種螺旋，調節時使鏡臺作上下方向的移動。
        ①粗調節器(粗螺旋)：大螺旋稱粗調節器，移動時可使鏡臺作快速和較大幅度的升降，所以能迅速調節物鏡和標本之間的距離使物象呈現于視野中，通常在使用低倍鏡時，先用粗調節器迅速找到物象。
        ②細調節器(細螺旋)：小螺旋稱細調節器，移動時可使鏡臺緩慢地升降，多在運用高倍鏡時使用，從而得到更清晰的物象，并借以觀察標本的不同層次和不同深度的結構。

1.2 照明部分

裝在鏡臺下方，包括反光鏡,集光器。
（1）反光鏡：裝在鏡座上面，可向任意方向轉動，它有平、凹兩面，其作用是將光源光線反射到聚光器上，再經通光孔照明標本，凹面鏡聚光作用強，適于光線較弱的時候使用，平面鏡聚光作用弱，適于光線較強時使用。
（2）集光器(聚光器)位于鏡臺下方的集光器架上，由聚光鏡和光圈組成，其作用是把光線集中到所要觀察的標本上。
        ①聚光鏡：由一片或數片透鏡組成，起匯聚光線的作用，加強對標本的照明，并使光線射入物鏡內，鏡柱旁有一調節螺旋，轉動它可升降聚光器，以調節視野中光亮度的強弱。
        ②光圈(虹彩光圈)：在聚光鏡下方，由十幾張金屬薄片組成，其外側伸出一柄，推動它可調節其開孔的大小，以調節光量。

1.3 光學部分

（1）目鏡：裝在鏡筒的上端，通常備有2－3個，上面刻有5×、10×或15×符號以表示其放大倍數，一般裝的是10×的目鏡。
（2）物鏡：裝在鏡筒下端的旋轉器上，一般有3－4個物鏡，其中Zui短的刻有“10×”符號的為低倍鏡，較長的刻有“40×”符號的為高倍鏡，Zui長的刻有“100×”符號的為油鏡，此外，在高倍鏡和油鏡上還常加有一圈不同顏色的線，以示區別。

   顯微鏡的放大倍數是物鏡的放大倍數與目鏡的放大倍數的乘積，如物鏡為10×，目鏡為10×，其放大倍數就為10×10=100。

1.4 光學顯微鏡成像原理

        當把待觀察物體放在物鏡焦點外側靠近焦點處時，在物鏡后所成的實像恰在目鏡焦點內側靠近焦點處，經目鏡再次放大成一虛像。觀察到的是經兩次放大后的倒立虛像。



二 電子顯微鏡結構

 電子顯微鏡由鏡筒、真空系統和電源柜三部分組成。鏡筒主要有電子槍、電子透鏡、樣品架、熒光屏和照相機構等部件，這些部件通常是自上而下地裝配成一個柱體；真空系統由機械真空泵、擴散泵和真空閥門等構成，并通過抽氣管道與鏡筒相聯接；電源柜由高壓發生器、勵磁電流穩流器和各種調節控制單元組成。

2.1 電子透鏡
  電子透鏡是電子顯微鏡鏡筒中Zui重要的部件，它用一個對稱于鏡筒軸線的空間電場或磁場使電子軌跡向軸線彎曲形成聚焦，其作用與玻璃凸透鏡使光束聚焦的作用相似，所以稱為電子透鏡?，F(xiàn)代電子顯微鏡大多采用電磁透鏡，由很穩定的直流勵磁電流通過帶極靴的線圈產生的強磁場使電子聚焦。

2.2 電子槍
  電子槍是由鎢絲熱陰極、柵極和陰極構成的部件。它能發射并形成速度均勻的電子束，所以加速電壓的穩定度要求不低于萬分之一。

2.3 電子顯微鏡成像原理
  電子顯微鏡是根據電子光學原理，用電子束和電子透鏡代替光束和光學透鏡，使物質的細微結構在非常高的放大倍數下成像的儀器。
電子顯微鏡的分辨能力以它所能分辨的相鄰兩點的Zui小間距來表示。20世紀70年代，透射式電子顯微鏡的分辨率約為0.3納米(人眼的分辨本領約為0.1毫米)?，F(xiàn)在電子顯微鏡Zui大放大倍率超過300萬倍，而光學顯微鏡的Zui大放大倍率約為2000倍，所以通過電子顯微鏡就能直接觀察到某些重金屬的原子和晶體中排列整齊的原子點陣。
