310s奧氏體耐熱不銹鋼的固溶退火后對晶粒度有什么要求?

前篇回顧:取向硅鋼表面的涂層如何徹底去除又不增加殘余應(yīng)力?

310S（0Cr25Ni20）是奧氏體鉻鎳不銹鋼具有很好的抗氧化性、耐腐蝕性，因為較高百分比的鉻和鎳，310S擁有好得多蠕變強(qiáng)度，在高溫下能持續(xù)作業(yè)，具有良好的耐高溫性。

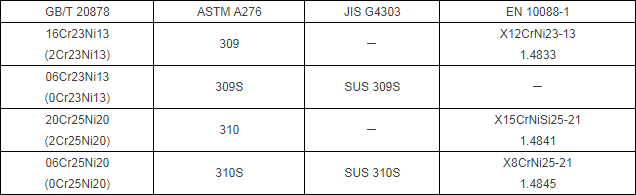

各國標(biāo)牌對照

309和310不銹鋼屬于耐熱型奧氏體不銹鋼，成分特點(diǎn)為高Cr高Ni。309S和310S為兩牌號的低碳版本。在氧化性介質(zhì)中，兩型不銹鋼都兼具優(yōu)良耐蝕性能和優(yōu)良高溫力學(xué)性能。

不銹鋼研究顯微鏡推薦:VM2200M

Q:

Zui近在做310s奧氏體耐熱不銹鋼的固溶實驗，310s持久使用溫度能達(dá)到1000℃，固溶溫度在1050到1100，時間5min，固溶后發(fā)現(xiàn)晶粒度由固溶前的8.5級漲到了4.0級左右。 這里有個疑問，原來記得不銹鋼晶粒度超過4.0級對性能影響不好，但是好像耐熱高為了提高抗蠕變性能又需要讓晶粒大一些，請問對于310s這樣的耐熱奧氏體不銹鋼，晶粒度多少比較合適？

A:

非有效應(yīng)助！

晶粒越細(xì)性能越好那是針對低溫下吧，高溫下晶粒越粗大抗熱震性能應(yīng)該是越好，晶界在高溫下是弱面，晶界越少越好

首先你用310S不銹鋼主要是用來做什么？是結(jié)構(gòu)件還是為了抗腐蝕？如果是結(jié)構(gòu)件其持久強(qiáng)度是關(guān)鍵性能，做耐蝕的話其抗腐蝕性能是重點(diǎn)。晶粒度對持久性能和耐蝕性都是有影響的，使用溫度如果在等強(qiáng)溫度以上，晶粒大，晶界比例小，高溫強(qiáng)度和持久會好，但晶界腐蝕的可能性會增大。就看你注重的什么性能了，不同的應(yīng)用可能會有不同的熱處理方式，或有不同的標(biāo)準(zhǔn)，
