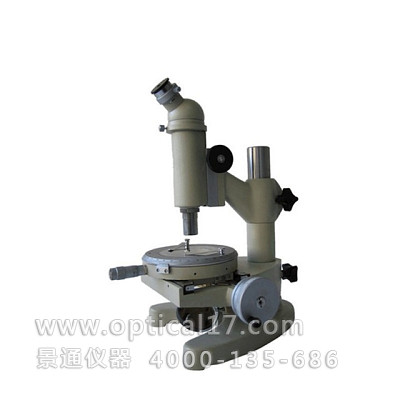

測量顯微鏡：15J
測量顯微鏡是光學計量?jī)x器之一種，它的結構簡單，操作方便，適用范圍極廣，主要用途如下：
- 直角座標中測定長度，例如測定孔距，基面距離，刻線距離，刻線寬度，鍵槽寬度，狹縫寬度，通孔圓直徑等等。
- 轉動度盤測定角度，例如對刻度盤，樣板、量規，鉆孔模板及幾何形狀復雜的零件進行角度測量。
- 用作觀察顯微鏡，以比較檢查工作表面光潔度，鑒定冶金工業的礦石標本。檢定印刷照相制版，檢驗紡織纖維等.
選購件
1.目鏡:20X
2.物鏡:4X,5X,20X,40X,60X
3.總放倍可達：1200X
4.上照明燈:220V8W
- x軸移動測量范圍： 50毫米
- y軸移動測量范圍： 13毫米
- 測微器分度值： 0.01毫米
- 測量臺轉動范圍： 不限
- 測量臺刻度盤分度范圍： 0° - 360°
- 測量臺刻度盤之分度值： 1°
- 測量臺刻度盤游標讀數示值： 6'
- 照明方式：反射光(自然光)
- 測量精度：儀器值誤差(5+L/15)微米
- 儀器示值誤差：包括測量誤差與儀器系統誤差。
- 儀器之主要尺寸： 測量臺與物鏡間之Zui大距離：80毫米
- 測量工作臺直徑： 120毫米
- 儀器外形尺寸： 高325*長262*寬220毫米
- 儀器重量級： 約10.6公斤
- 顯微鏡目鏡管同棱鏡成為一體繞垂軸旋轉，顯微鏡可由調焦手輪進行上下調焦
注：測量地點溫度變化(20 ± 3）C；L—被測件長度（毫米）
光學參數
物 鏡 | 目 鏡 | 顯微鏡 | 工作 | 視場 | ||
放大倍數 | 焦距 | 放大倍數 | 焦距 | |||
2.5X | 43.40 | 10X | 25.00 | 25X | 58.84 | 5.6 |
10X | 17.13 | 100X | 7.81 | 1.4 | ||
