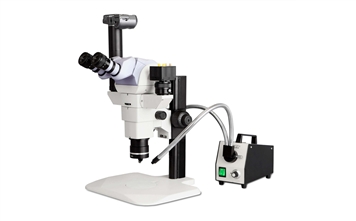

SZ66研究級體視顯微鏡
性能特點
平行光路
產品采用伽利略型高級光學系統，左右光路平行，物鏡采用非共軸成像技術，光學介面鍍覆寬帶減反射膜。
因此有如下特點：
◇ 消除了“成像面不垂軸”現象，使視場邊緣的清晰度提高到視場中心的水平；
◇ 變倍比1：6.6，物鏡變倍范圍0.68×--4.5×；
◇ 視場范圍寬廣，物方視角2ω=20°(Max)；
◇ 體視角大，立體視覺強烈；
◇ 像面層次分明，色彩還原逼真。
積木式結構
在主光路中便攜地接入攝影、攝像、同軸落射照明、可變孔徑光闌等功能附件，更換靈活。同時連接數碼相機和攝像頭，同步觀察同一圖像。
可傾角觀察
可以調節觀察角度的雙目鏡筒，角度設定范圍為0°至30°，
用戶可設定Zui佳眼點水平，以確保舒適的觀察姿勢。同時鏡筒可以 觀察頭調節范圍圖片向外旋轉180°，來提高眼點80mm。
景深控制光欄
通過光欄控制旋鈕，改變光學系統的通光孔徑，來加大圖像的景深或提高圖像的清晰度?？膳渲?10×可調目鏡1×平場消色差物鏡再現清晰銳利圖像。

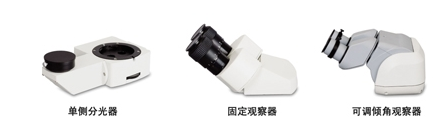

多路出光孔徑、多種分光裝置
◇ 后出光式推拉分像裝置0：100；
◇ 單側出光分光器50：50；
◇ 雙側出光分光器50：50，同時連接兩種不同的圖像輸出設備，同時工作，互不影響。
同軸照明裝置
采用LED冷光源光導纖維傳輸，與SZ66專用同軸落射照明裝置相連接，確保視場范圍內光線照明均勻，并可防止 光源熱量對樣品的影響。
粗微調同軸調焦
采用高級生物顯微鏡的粗微調同軸調焦結構，對物體進行“細致入微”的觀察。
SZ66配置表
|
名 稱 |
規 格 |
配套 |
訂貨號 | |
|
物鏡體 |
伽利略光學系統，左右光路平行，物鏡采用非共軸成像技術；變倍范圍：0.68×～4.5×； |
● |
SZ101101 | |
|
觀察筒 |
觀察角度可調，范圍0°～30°； |
● |
SZ102201 | |
|
調焦系統 |
粗微調同軸式調焦機構， |
不帶光源 |
● |
SZ109101 |
|
帶3W / LED可調冷光源 |
○ |
SZ109102 | ||
|
視度可調 目鏡 |
WF10X／23mm |
●● |
SZ-10X | |
|
WF10X／23mm（分劃目鏡，X軸：0.1mm/100格） |
○ |
SZ-10X101 | ||
|
WF10X／23mm（分劃目鏡，X軸：0.05mm/200格） |
○ |
SZ-10X102 | ||
|
WF10X／23mm（網格目鏡，0.1×0.1mm/100格） |
○ |
SZ-10X103 | ||
|
WF16X／14mm |
○ |
SZ-16X | ||
|
WF20X／12mm |
○ |
SZ-20X | ||
|
WF25X／9mm |
○ |
SZ-25X | ||
|
WF30X／8mm |
○ |
SZ-30X | ||
|
物 鏡 |
0.3X消色差物鏡 |
W.D=328.93mm |
○ |
SZ-0.3X |
|
0.5X消色差物鏡 |
W.D=197.19mm |
○ |
SZ-0.5X | |
|
0.7X消色差物鏡 |
W.D=148.00mm |
○ |
SZ-0.7X | |
|
1X消色差物鏡 |
W.D=93.87mm |
● |
SZ-1.0X | |
|
1X平場消色差物鏡 |
W.D=84.92mm |
○ |
SZ-1.0XPL | |
|
1.5X消色差物鏡 |
W.D=46.69mm |
○ |
SZ-1.5X | |
|
2X消色差物鏡 |
W.D=34.04mm |
○ |
SZ-2.0X | |
|
2.5X消色差物鏡 |
W.D=22.53mm |
○ |
SZ-2.5X | |
|
攝像系統 |
單分像攝像系統（單邊輸出） |
○ |
SZ-TR | |
|
分像輸出臂（此設備可形成第二個輸出光路） |
○ |
SZ-TRS | ||
|
同軸光 照明裝置 |
1W / LED照明光源 |
○ |
SZ-TZLED/1W | |
|
單支光導纖維 5W / LED冷光源，軟管，光纖長度550mm，通光直徑8mm |
○ |
SZ-TZLED/5W | ||
|
底座 |
標準底座，無光源 |
● |
SZ108102 | |
|
透射光源底座，輸出：3W / LED可調冷光源 |
○ |
TS106104 | ||
|
C接口 |
0.35 X 標準C 型接口 |
○ |
SZ-0.35XC | |
|
0.5 X 標準C 型接口 |
○ |
SZ-0.5XC | ||
|
1X 標準C 型接口 |
○ |
SZ-1 XC | ||
|
數碼相機接口 |
○ |
|||
SZ66物鏡、目鏡參數表
|
物 鏡 |
0.3× |
0.5× |
0.7× |
1.0× |
1.0×平場 |
1.5× |
2.0× |
2.5× | |
|
工 作 距 |
328.93 |
197.19 |
148 |
93.87 |
84.92 |
46.69 |
34.04 |
22.53 | |
|
體 視 角 |
2° |
6°52′ |
4°36′ |
13°14′ |
14°50′ |
20°24′ |
25°59′ |
28° | |
|
10×目鏡 |
放大率 |
2.04-13.5 |
3.40-22.5 |
4.76-31.5 |
6.8-45 |
6.8-45 |
10.2-67.5 |
13.9-90 |
17-112.5 |
|
視場 |
117.65-17.78 |
70.50-10.67 |
51.17-7.62 |
35.29-5.33 |
35.29-5.33 |
23.53-3.56 |
17.64-2.67 |
14.12-2.13 | |
|
16×目鏡 |
放大率 |
3.2-21.6 |
5.44-36 |
7.61-50.4 |
10.88-72 |
10.88-72 |
16.32-108 |
21.76-144 |
27.2-180 |
|
視場 |
37.94-11.78 |
46.76-7.07 |
33.4-5.05 |
23.38-3.53 |
23.38-3.53 |
15.59-2.36 |
11.69-1.77 |
9.35-1.44 | |
|
20×目鏡 |
放大率 |
4.08-27 |
6.8-45 |
9.52-63 |
13.6-90 |
13.6-90 |
20.4-1.35 |
27.2-180 |
34-225 |
|
視場 |
61.27-9.26 |
36.67-5.56 |
26.26-3.97 |
18.38-2.78 |
18.38-2.78 |
12.25-1.85 |
9.19-1.39 |
7.35-1.11 | |
|
25×目鏡 |
放大率 |
5.1-33.75 |
8.5-56.25 |
11.9-78.75 |
17-112.5 |
17-112.5 |
25.5-168.75 |
34-225 |
42.5-281.25 |
|
視場 |
44.12-6.67 |
26.47-4.0 |
18.9-2.86 |
13.24-2.0 |
13.24-2.0 |
8.28-1.33 |
6.62-1.0 |
5.29-0.8 | |
|
30×目鏡 |
放大率 |
6.1-40.5 |
10.2-67.5 |
14.28-94.5 |
20.4-135 |
20.4-135 |
30.6-202.5 |
40.8-270 |
51-337.5 |
|
視場 |
37.3-5.63 |
22.4-3.38 |
15.96-2.41 |
11.18-1.69 |
11.18-1.69 |
7.45-1.13 |
5.59-0.34 |
4.47-0.68 | |

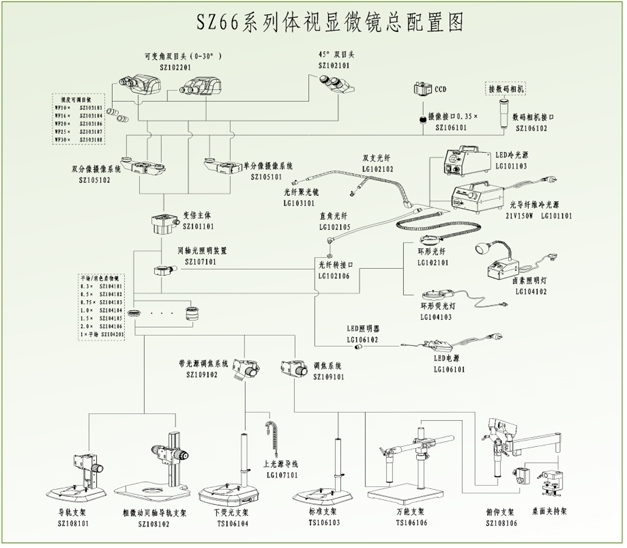

SZ66系列體視顯微鏡總配置圖

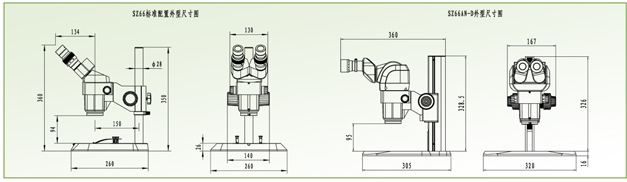

SZ66外型尺寸圖
